在现场的实用化中，机械面和电气面等，安装会产生各种各样的问题。 如果不注意或做了不恰当的事，会影响编码器的正常使用和寿命。 以下指南详细说明了安装，更有助于应用体验。

电连接器：

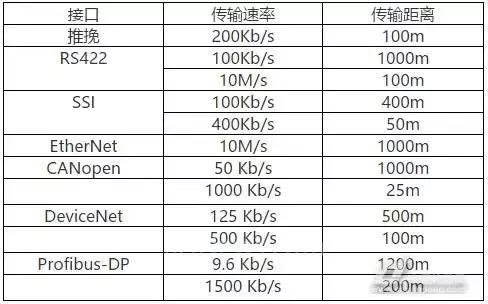

各个电气接口有各自的特点，也有不同的波特率和传输距离，可以根据现场具体的应用环境进行选择，实际的传输距离与传输速度、编码器及通信电缆的安装干扰环境、接地、电缆选项等有很大关系。

电缆布线：

编码器的导线按照参数表的电气说明连接，不使用的导线单独绝缘包复或增加绝缘盖，避免与其他信号或电源线短路导致编码器损坏。

编码器的电气配线须在完全切断电源的状态下进行，如果连接器或电缆带电并重新拔插，将容易损坏编码器。

供给电压须在额定范围内，长时间使用高电压会对编码器造成损害。

电源电压应稳定，不要波动太大。 另外，也可以不与变频器、电磁阀、接触器等高噪声设备共用电源，而使用滤波电源。

根据使用环境选择合适用途的电缆。

(1)选择在电缆管道中拖动电缆，避免电缆和插座的机械破坏；

2 )加工设备应选用耐油污、冷却液、切削碎片的电缆，避免电缆连接线和编码器外壳渗透；

3 )编码器通信电缆全部选择专用的屏蔽电缆。

编码器通信电缆的接线需要注意。

1、通信电缆须远离电机、变压器、变频器等严重的磁场干扰设备；

2、通信电缆须与电源电缆、大功率电缆和高噪声电缆分开铺设，zui好使用屏蔽良好的金属电缆套；

3、机柜内与其他电缆的zui小间隔为2cm，机柜外的间隔为50cmz；

4 .空间有限时，请使用金属隔板、金属套筒及金属管道，维持良好的接地。

5、电缆合理布线，避免预约电缆过长，布线槽堵塞；

6 .为避免耦合干扰，应尽可能减少信号电缆和功率电缆平行布线的可能性；

7 .请尽量将电缆配置在靠近金属部件的位置。 例如，面板、梁和金属导轨等；

8、须使用金属电缆支架，保证支架的连接部位导通接地；

组件布局：

在现场安装编码器时，不能与变频器、变压器、电磁阀等干扰源设备一起安装，也不能保持10cm的间隔，也不能安装金属隔板进行隔离。

与编码器通信的模块安装在电路板内时，不能与变频器、接触器等干扰源元件和频繁开关的开关元件一起设置，也不能保持3cm的间隔，也不能安装金属制的隔板进行隔离。接地保护：

电缆的屏蔽层在信号接收端单端接地，以防止两个接地点之间的漏电流损坏电缆；

如果电缆的屏蔽线不能实现适当的接地保护，则为了进行屏蔽，需要连接其他接地线；

长距离接地连接时，需要在产品外壳和接地点之间追加黄绿线作为等电位补偿线

屏蔽电缆应在两端连接电气部件的金属外壳(编码器或控制柜)，并正确连接)与金属表面有较大面积的接触)；

以上安装指导说明可供现场安装和维护工作参考，有助于提高工作效率，尽早预防故障的发生，保障编码器的正常工作。
