什么是旋转编码器分辨率?编码器如何判别好与坏?

文章出处:责任编辑:查看手机网址
扫一扫!什么是旋转编码器分辨率?编码器如何判别好与坏?扫一扫!
人气:-发表时间:2021-08-03 00:22【

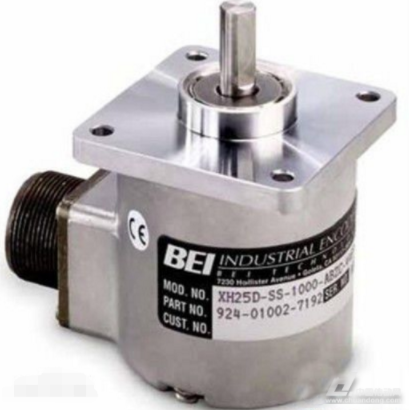

编码器(encoder  )是制作比特流等信号和数据,转换为能够通信、传输、存储的信号形式的装置。 编码器将角位移或直线位移转换为电信号,前者称为码盘,后者称为线规。 根据读取方式的不同,编码器可以分为接触式和非接触式两种; 根据工作原理,编码器可以分为增量式和绝对值式两种。 增量编码器将位移转换为周期性电信号,将该电信号转换为计数脉冲,用脉冲个数表示位移的大小。 由于绝对编码器的各个位置对应于确定的数字代码,因此其显示值只与测量的开始位置和结束位置有关,与测量的中间过程无关。


编码器的动作原理:

将由光收发设备读取并得到4组正弦波信号组合为a、b、c、d,每正弦波使90度相位差(相对于1个频率为360度)、c、d信号反向地重叠在a、b两相上,由此能够增强稳定信号; 每转1圈输出表示零参照位的z相脉冲。

由于a、b两相相差90度,因此可以通过比较a相是前还是b相是前来判断编码器的正转和反转,可以通过零脉冲得到编码器的零参照比特。 绳轮的材料是玻璃、金属和塑料。 码轮是在玻璃上堆积了薄的得分线,热稳定性好,精度高。 绳轮直接通与通不刻划线,不易损坏,但由于金属有一定的厚度,精度有限,其热稳定性比玻璃差一个数量级。 绳轮经济,成本低,但精度、热稳定性、寿命都很差

分辨率-编码器每旋转360度提供多少开或暗线称为分辨率,也称为分析分度或直接分为多少线,通常每旋转5~10000线进行分割。

如何判断编码器的好坏


判断编码器是否损坏最简单的方法是用正确的接线连接。 如果AB没有脉冲输出,就证明是坏的。 关于功能的好坏主要看多少分辨率。 就是所谓的内部暗刻线的数量。 分辨率越高越好,但价格相对较高。 另外,关于质量好坏,建议不要买太便宜的山寨货。 现在中国市场使用的日本产品很多,也有韩国的。 有名的PLC、变频器和伺服电机的制造商有编码器产品。 关于选择哪个品牌,请在他们的官网上上下移动样本和手册。 当然也可以直接从代理商那里拿到。

连接到PLC,检查脉冲数或代码值是否正确;

连接示波器观察波形

用万用表的电压范围测试输出是否正常。

编码器为NPN输出时:测量电源正极和信号输出线,晶体管ON时的输出电压接近供给电压,晶体管OFF时的输出电压接近0V。编码器为PNP输出时:测量电源负和信号输出线,晶体管ON时的输出电压接近供给电压,晶体管OFF时的输出电压接近0V。

什么是旋转编码器的分辨率?


分辨率也称为位数、脉冲数、数线式,在绝对值型编码器中,是轴旋转1圈的编码器输出的脉冲数。 在绝对值型编码器中,相当于将1圈360分割成几部分,例如如果分辨率为256P/R,则每旋转1.4就将1圈360分割成256部分

向左右输出1个代码值。 分辨率的单位是P/R。

如何判断速度编码器的好与坏

1、编码器静止时,可测量的a、b相电压为15V左右或0V。

轻轻转动编码器时,应交替获得上述2种电压。 根据A-、B-可获得0V或-15V的电压。

2、编码器连续旋转时,输出可能得到电压有效值的平均值,只能得到3~5V左右的稳定电压值。

3、万用表只能进行粗略的检查,如果测量结果与上述说明相差太远,则初步认为编码器有故障。

4、但是,光靠万用表不能正确检查编码器是否完全正常。

编码器通常会输出高频脉冲信号,因此建议使用示波器进行测量。

5、方法是将编码器的输出a相或b相信号连接到示波器上,然后旋转编码器轴。 此时,如果用示波器观察到高频的15V方波脉冲信号,编码器将变好。

另外,用万用表的电压范围测试输出是否正常。

编码器为NPN输出时:测量电源正极和信号输出线,

晶体管导通时的输出电压接近供电电压,晶体管截止时的输出电压接近0V。 编码器为PNP输出时:测量电源负和信号输出线,

晶体管导通时的输出电压接近供电电压,晶体管截止时的输出电压接近0V

拆下编码器,在持续通电的状态下,用手旋转编码器,同时查看画面上显示的数据,如果数据不变动,则该编码器坏了。 如果变动的话,证明那个编码器很好

编码器一般需要带电监测。 如果编码器可以拆卸的话,请接通电源后用手转动编码器。 证明伺服电动机只要能根据编码器的数值变化进行工作就可以了。 接通电源后用手转动,数值不变化或不规则变化会变坏。 但是,请注意飞车
