PLC与增量旋转编码器怎么连接?

文章出处:责任编辑:查看手机网址
扫一扫!PLC与增量旋转编码器怎么连接?扫一扫!
人气:-发表时间:2021-06-07 23:55【

一般编码器的动作电源有5 v直流、5-12Vdc直流或12-24Vdc种。 如果购买的编码器为12-24Vdc的编码器,则可以使用PLC的24V电源。 需要注意的是:


1、编码器的消耗电流在PLC的电源电力范围内。

2 )需要知道编码器的信号电平是推挽式(或推挽式)输出还是开路集电极输出,开路集电极输出的情况下,有n型和p型两种,需要与PLC的I/O极性相同。 如果是推挽型输出,连接就没问题。

3、编码器为驱动器输出时,一般的信号电平为5V。 连接时,请注意不要中断24V电源电平为5V的信号配线,损坏编码器的信号端子。

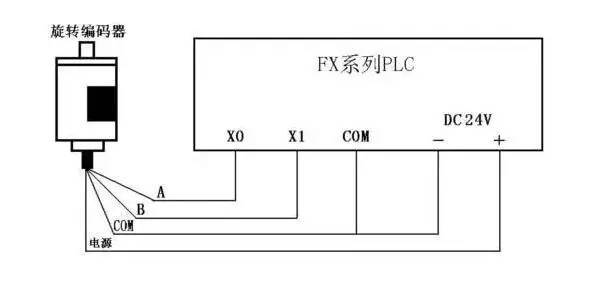

以下是输出二相脉冲的旋转编码器和FX系列PLC的连接示意图。 编码器有4根导线,其中2根为脉冲输出线,1根为COM端线,1根为电源线。 编码器的电源可以是外置电源,也可以直接使用PLC的DC24V电源。 电源“-”侧连接在编码器的COM侧,“”侧连接在编码器的电源侧。 编码器的COM端子与PLC输入COM端子连接,a、b二相脉冲输出线直接与PLC的输入端子连接。 连接时,请注意PLC输入的响应时间。 旋转式编码器上还有一根屏蔽线,请将屏蔽线接地后使用。
